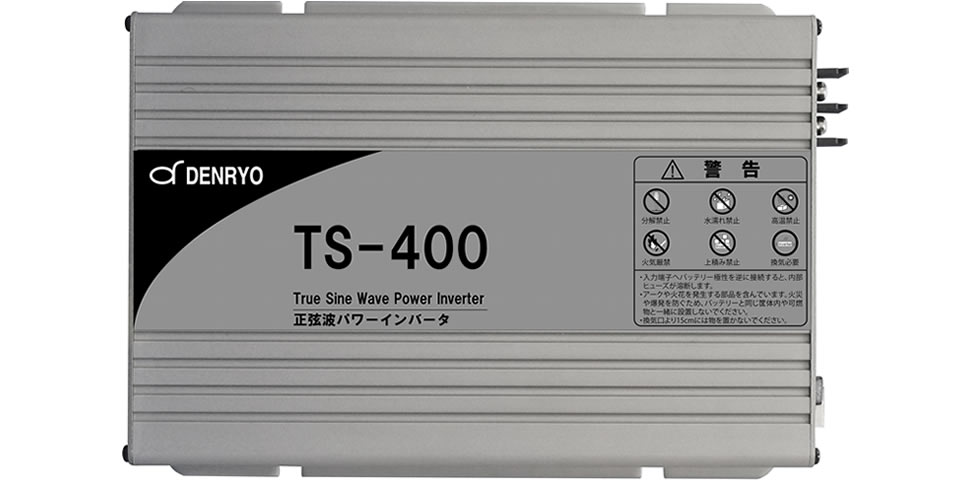

TS-400

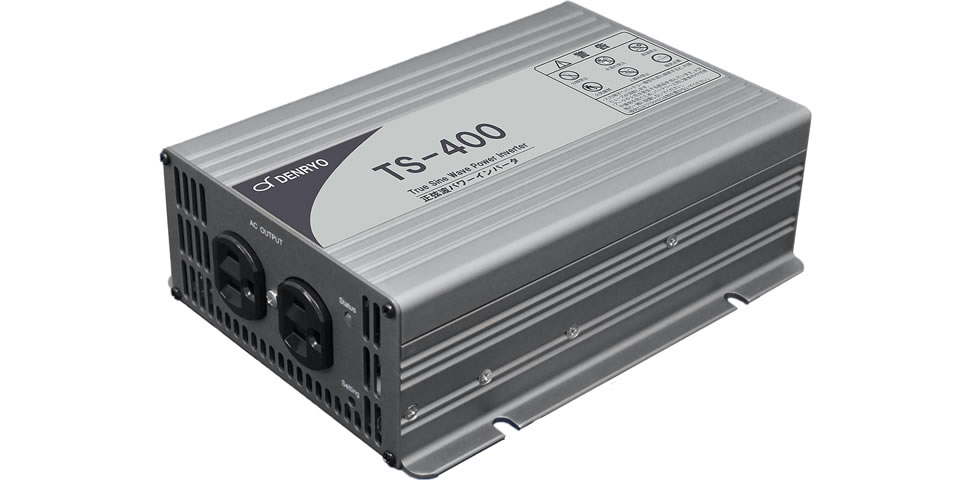

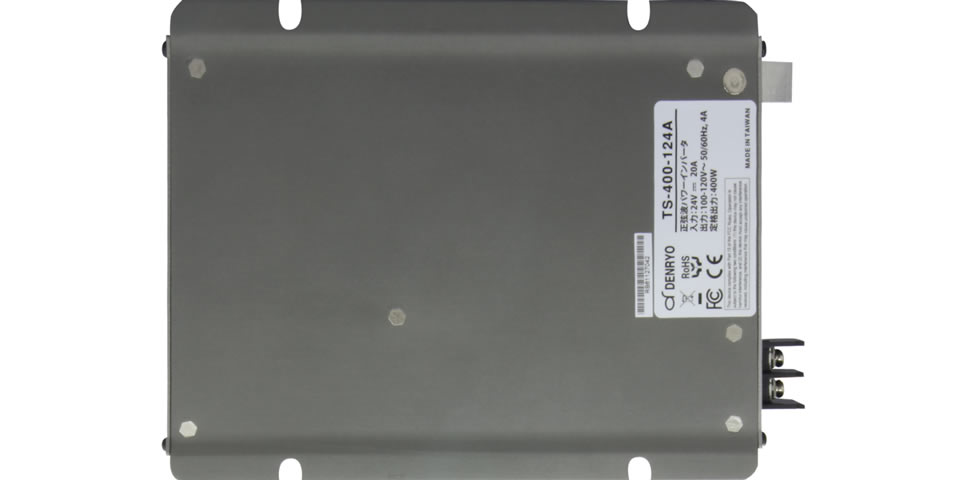

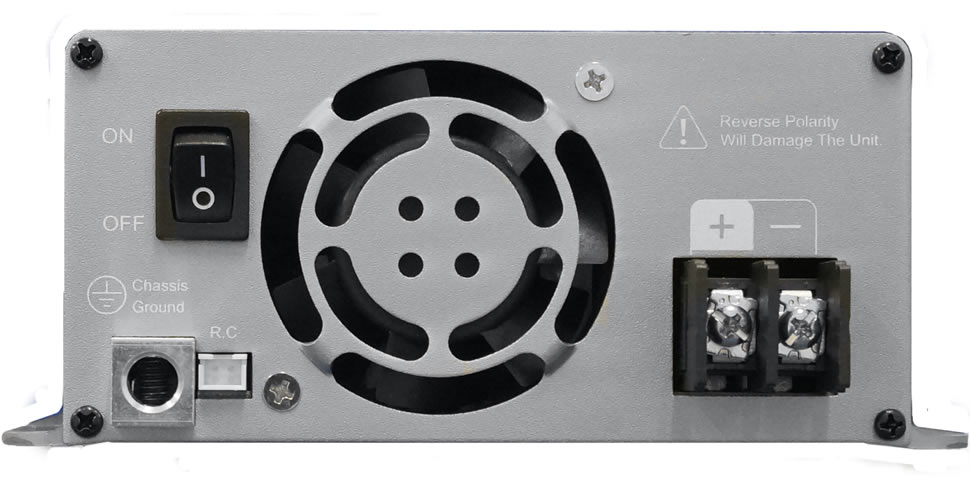

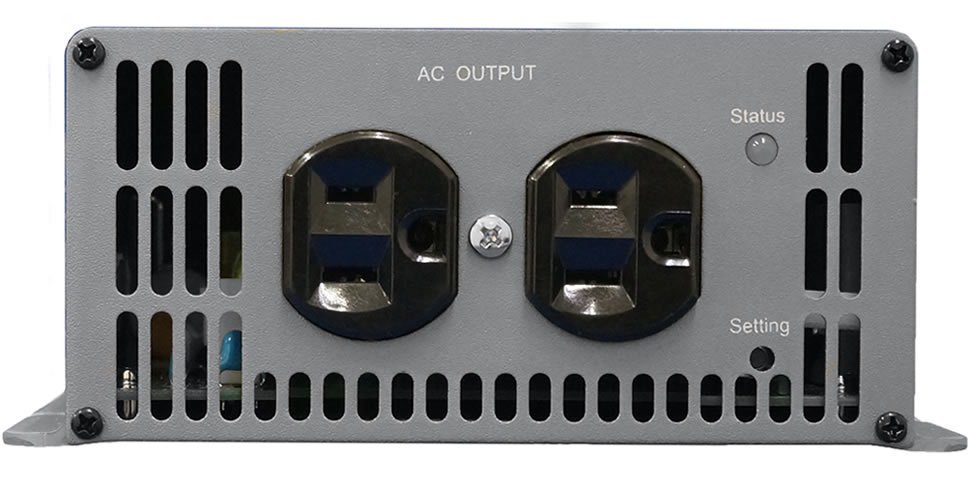

拡大写真

正弦波・高サージ容量

歪率3%以下の正弦波を実現し、計測器などの精密機器の電源に適しています。余裕のある設計で、瞬時にサージ電力を定格出力の2倍まで取り出せます。

LED表示・豊富な保護回路

負荷レベルやバッテリー、インバータの状態を容易に判断できます。入力高/低電圧・過負荷・過温度・逆接続・出力短絡などの保護回路を搭載しており、システム周辺機器の故障を未然に防ぎます。

広い動作温度範囲

0～+40℃は定格の100%を出力します(TS-200は-10～+35℃)。+60℃までは、定格の50%出力できます。
※自動的に出力が停止するわけではありません。40℃(TS-200は35℃)を超える環境下では、各モデルの特性図にそって負荷を使用してください。

RS-232通信機能

オプションのRS-232ケーブルでパソコンと接続し、専用のモニタリングソフトウェアを使用することにより、出力電圧、周波数、パワーセーブモード、移行電圧などの設定を変更することができます。また、インバータの動作状態やエラー、バッテリーと負荷の推測容量をモニタリングすることができます。
※TS-1500とTS-3000のみ

リモート制御可能

TS-200/400は本体のリモートコントロールコネクタを利用し、出力の開始/停止制御ができます。TS-1500/3000は、オプションのリモートコントローラを使用することで、出力の開始/停止制御または動作状況を確認できます。

設定可能なパワーセーブモード

パワーセーブモードを設定すると、インバータの待機状態にかかる自己消費電力を抑えることができます。バッテリーの消費を低減させます。
※TS-1500とTS-3000のみ

出力電圧・周波数を設定可能

出力電圧と出力周波数をDIPスイッチで変更できます。出力電圧100/110/115/120Vacに、出力周波数50/60Hzに切換え可能です。電圧、周波数が異なる地域、電化製品でもご利用いただけます。

型式 TS-400-112A
※生産販売終了		 TS-400-124A
※生産販売終了		 TS-400-148A
※生産販売終了
定格出力電力 400VA
出力電力(3分) 460VA
最大出力電力(10秒) 600VA
サージ電力(30サイクル) 800VA
定格入力電圧 12Vdc 24Vdc 48Vdc
出力電圧(切換可) 100(初期値)/110/115/120Vac
周波数(切換可) 50/60(初期値)±0.1Hz
出力波形※1 正弦波(歪率3%未満)
効率(平均値)※2 84.5% 86% 87%
無負荷時待機電流
(平均値)		 1.25A 0.63A 0.32A
電源OFF時消費電流 ≤1mA
入力電圧範囲※3、4 10.5～15Vdc 21～30Vdc 42～60Vdc
保護回路 入力低電圧、入力過電圧、入力逆極性接続(ヒューズ)、出力過負荷、出力短絡、過温度
耐圧 バッテリー入力 – AC出力：3.0kVac、AC出力 – シャーシグラウンド：1.5kVac
絶縁抵抗 100MΩ/500Vdc/25℃/70%RH
耐振 10～500Hz、3G 10min./ 1cycle、60分 XYZ各方向
動作温度範囲※4 -10～+40℃(定格負荷)、+60℃(50%負荷)
動作湿度範囲 20～90%RH(結露無きこと)
保存温度/湿度範囲 -30～+70℃/10～95%RH(結露無きこと)
冷却 温度負荷連動ファン
寸法(L×W×H) 205×158×67mm
重量 1.73kg
◆RoHS指令対応
◆仕様及び外観は、改良のため予告無く変更することがあります。
◆記載無きものは、定格負荷、外気25℃環境、工場初期設定値にて測定
※1 歪率の測定条件：400W線形負荷、入力電圧13/26/52Vdc
※2 効率の測定条件：300W線形負荷、入力電圧13/26/52Vdc
※3 電圧値の誤差範囲は、112：±0.5Vdc、124：±1Vdc、148：±2Vdc
※4 特性図をご参照ください。

ディレーティングカーブは動作推奨値です。自動的に出力が停止するわけではありません。ご使用のシステム、環境により、ディレーティングカーブの範囲内でも過負荷保護、および過温度保護が働く場合がありますので、余裕を持ったシステム設計を行ってください。

入力電圧に対する出力特性

入力電圧に対する出力特性図

温度に対する出力特性

温度に対する出力特性図
