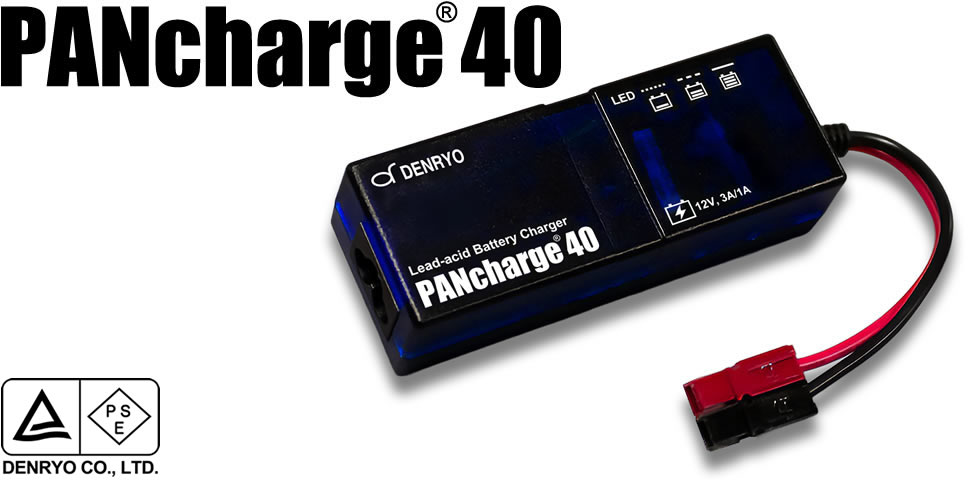

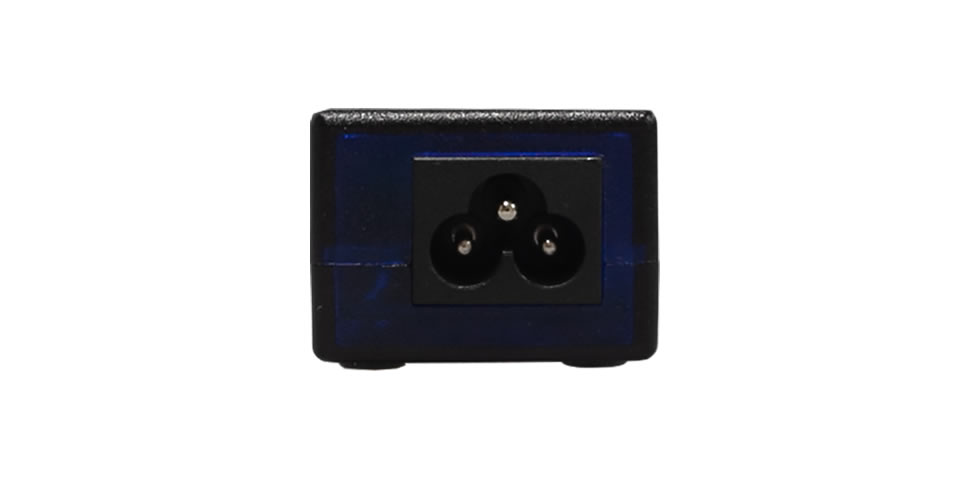

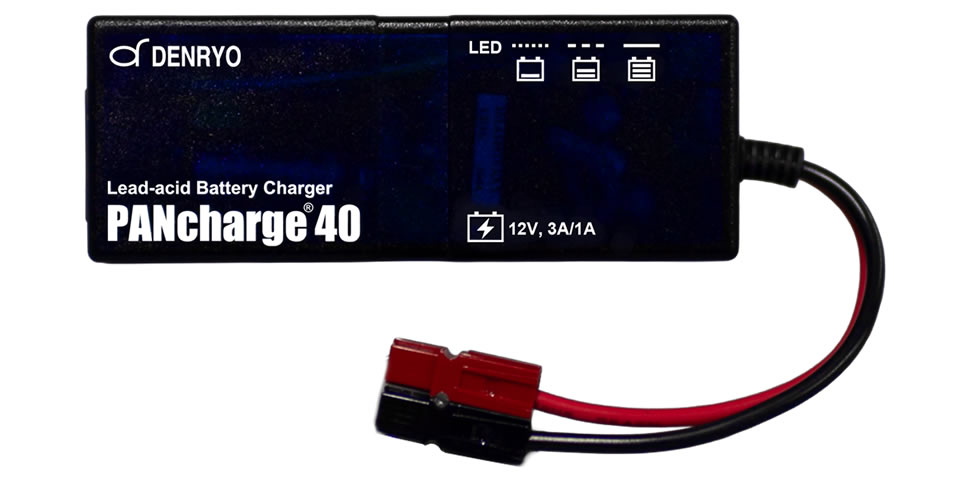

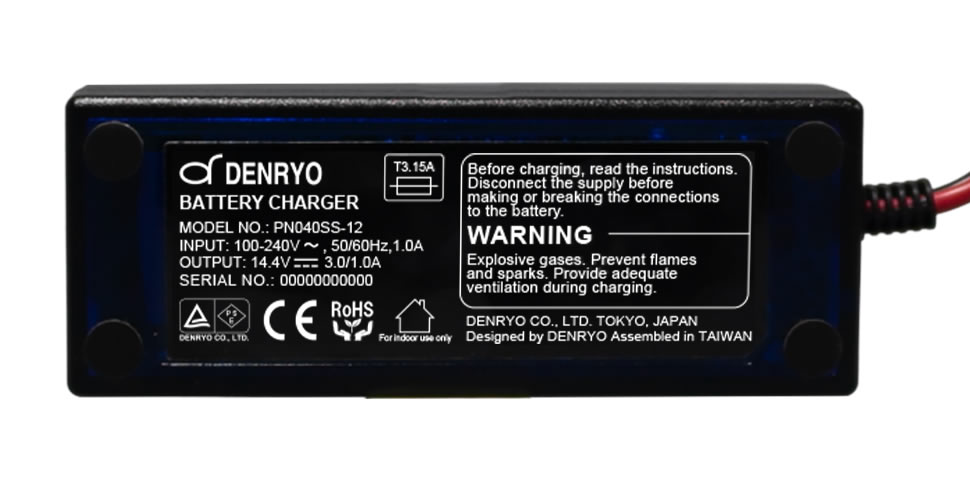

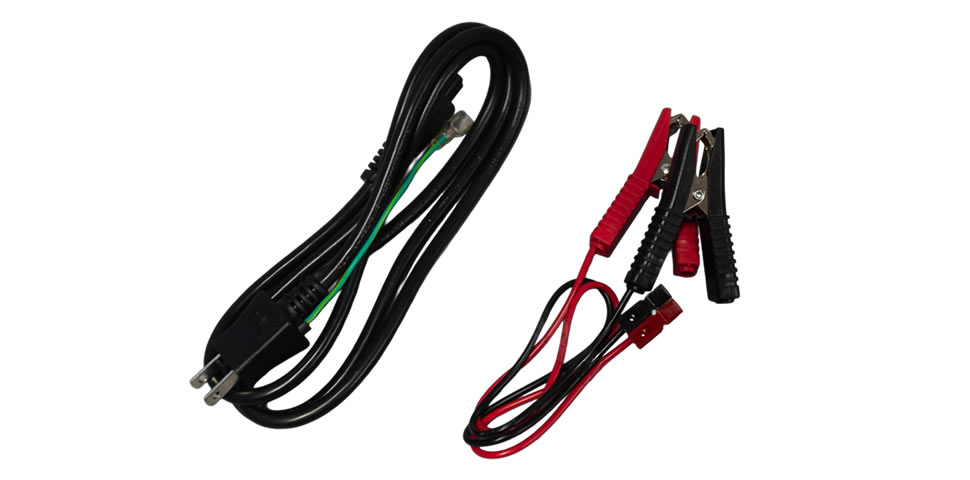

PANcharge®40
;)
;)
;)
;)
;)
;)
;)
片手に収まるコンパクトサイズ
110.5×42.0×31.1mm、重量約0.2kgのコンパクト設計。片手に収まり、200ml飲料紙パックに入るほどの小型サイズを実現しています。小型機器や限られたスペースにも設置しやすく、装置内部への組み込みや持ち運びにも適しています。
PSE安全規格・EMC 規格に適合
電気用品安全法に基づくPSE安全規格に適合するとともに、EMC規格（EN55032・EN55024）にも対応。安全性だけでなく、電磁環境への配慮も求められる機器への組み込みに適しています。他の機器と組み合わせて使用するシステムでも、安心して採用しやすい充電器です。
ファンレス自然空冷による静音設計
冷却ファンを使用せず、自然対流によって放熱するファンレス設計を採用しています。ファンの回転音がなく、静かな環境で使用できるほか、外気を強制的に吸い込まないため、ホコリなどの異物が内部に侵入するリスクを低減します。

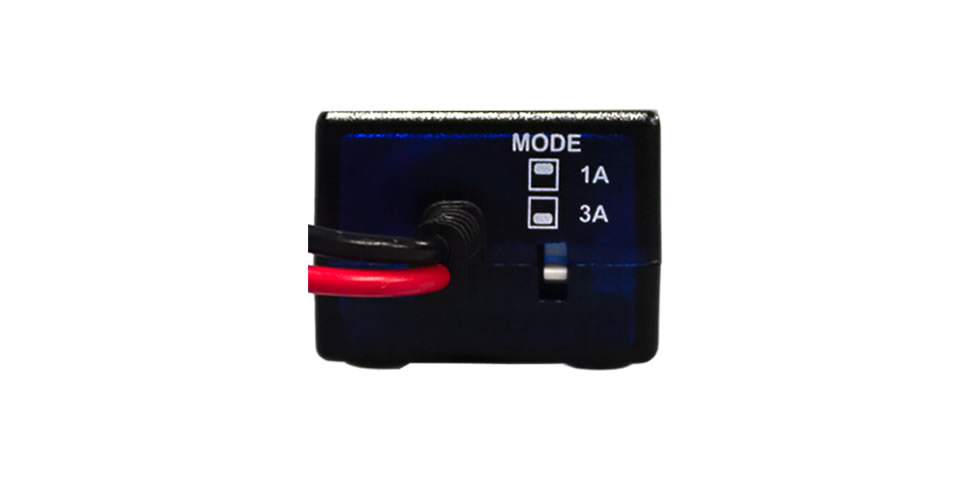

電流切換スイッチ
1A／3Aの充電電流をスイッチで切り換え可能。3A時は9～30Ah、1A時は3～10Ahのバッテリー容量を目安に、バッテリーに合わせた充電電流を選択できます。小容量バッテリーから比較的大きな容量のバッテリーまで、1台の充電器で幅広く対応できます。
高効率、低待機電力
最大91％の高効率を実現するとともに、無負荷時の消費電力を10mW未満に抑えています。充電時の電力損失を抑え、待機中の不要な電力消費も低減。常時接続する機器にも適しています。
ユニバーサルな入力電圧設計
AC100～240Vの幅広い入力電圧に対応しています。使用する地域や電源環境が異なる場合でも、電源仕様を細かく選ぶ必要がなく、国内外のさまざまな機器への組み込みに対応しやすい設計です。
長寿命、高信頼性
主要部品には、8,000時間以上の長寿命仕様の国内メーカー製電解コンデンサを採用しています。長期間の使用が想定される産業機器や設備にも適した、信頼性を重視した設計です。
各種保護機能を搭載
入力過電圧・低電圧、バッテリー過電圧、出力短絡、バッテリー逆接続、内部過温度などの異常に対する保護機能を搭載しています。さまざまな異常状態から充電器や接続機器を保護し、安心して使用できるよう配慮しています。

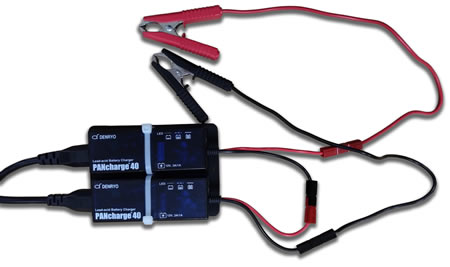

出力直列接続で24V・36Vのシステムを構築
PANcharge®40は最大3台まで直列接続に対応。出力を直列に接続することで、12VのPANcharge®40を2台で24V、3台で36Vのシステムに対応できます。
| 型式 | PN040SS-12 |
|---|---|

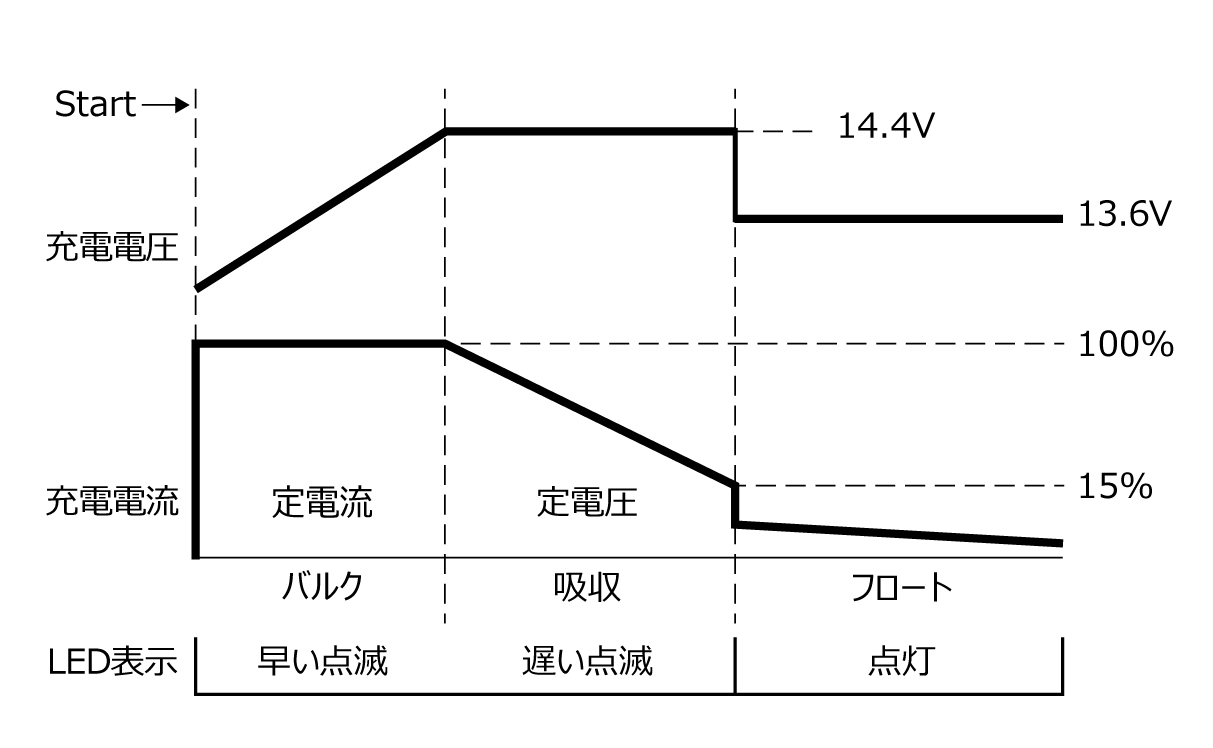

| 充電電圧 | 14.4V |
| フロート電圧 | 13.6V |
| 推奨バッテリー容量※1 | 9～30Ah (3.0Aモード時) 3～10Ah (1.0Aモード時) |
| バッテリータイプ | 補水、シール型鉛蓄電池 |
| 出力電流（スイッチ切替） | 3.0A±10%、1.0A±10% |
| 入力電圧 | 100～240Vac |
| 入力周波数 | 50/60Hz |
| 効率(Typ.) | 90% (100Vac時)、91% (230Vac時) |
| 入力AC電流(Typ.) | 1.0A (100Vac時)、0.5A (230Vac時) |
| 入力突入電流(Typ.) | 6.5A (100Vac時)、3.2A (230Vac時) |
| 無負荷電流 | <0.1mA |
| 入力高電圧保護 | 保護形式：充電停止、定格内にて自動復帰 |
| 入力低電圧保護 | 保護形式：充電停止、定格内にて自動復帰 |
| バッテリー高電圧保護 | 充電電圧異常で充電停止、充電電圧以下で自動復帰 |
| 短絡保護 | 保護形式：充電停止、短絡解消で自動復帰 |
| バッテリー逆極性接続保護 | 接続修正で自動復帰 |
| 過温度保護 | 保護形式：充電停止、温度低下で自動復帰（低温は停止無し) |
| 動作温度範囲 | -20～+40℃ (3.0Aモード時）、-20～+60℃ (1.0Aモード時) |
| 動作湿度範囲 | 20～90%RH 結露なきこと |
| 冷却 | 自然空冷 |
| 振動 | 10～500Hz、2G 10min./ 1cycle、60分 XYZ各方向 |
| 安全規格※2 | PSE認証(JISC9335-1、 JISC9335-2-29) |
| 耐圧※2 | I/P-O/P:3kVac、I/P-FG:1.5kVac、O/P-FG:0.5kVac |
| 絶縁抵抗※2 | /P-O/P、I/P-FG、O/P-FG:100MΩ / 500Vdc / 25℃ / 70%RH |
| EMCエミッション※2 | EN55032 |
| EMCイミュニティ※2 | EN55024 |
| 寸法(L×W×H) | 110.5 x 42.0 x 31.1 mm |
| 重量 | 0.2kg |
◆仕様及び外観は、改良のため予告無く変更することがあります。
◆記載無きものは100Vac入力、定格負荷、外気25℃環境にて測定。
※1 この値は推奨範囲です。適切な充電電流値はお使いのバッテリーメーカーにご相談ください。
※2 他の装置に組み込んで使用する場合は、組み込んだ装置でEMC指令に適合するか再確認を行ってください。
