DC-AC正弦波インバータ

SK3000/ SK2000/ SK1500/ SK1000/ SK700/ SK350/ SK200/ SK120

SK1500

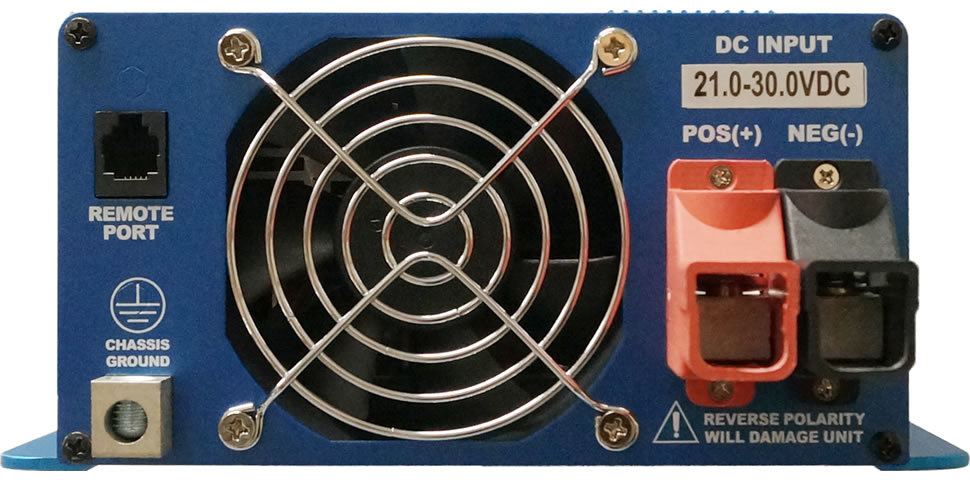

拡大写真


  • 3000Ｗの高いサージ電力
  • 正弦波出力(歪率3%以下)
  • 多機能表示リモートコントローラ(オプション)
  • 入力電圧レベル・出力電圧レベルとエラー表示
  • 負荷連動ファン
  • 先進のマイコン制御
  • 過負荷・回路短絡・逆接続(ヒューズ)・入力低電圧・入力高電圧・過温度保護
  • 周波数スイッチ切換可
  • パワーセーブモード機能で低負荷時の節電可能


オプション

リモートコントローラ:CR-6
リモートコントローラ:CR-8
ケーブル:SK，ST用
ケーブル:SK，ST用
CR-6
リモートコントローラ
 CR-8
リモートコントローラ
 入力ケーブル
12V用
 入力ケーブル
24V/48V用
型式
SK1500-112
SK1500-124
SK1500-148
連続出力
1500W
最大出力(3分間)
1650W
サージ電力
3000W
定格入力電圧
12Vdc
24Vdc
48Vdc
定格出力電圧
100Vac±5% ※2
周波数(SW切換)
50/60Hz±0.5%
最大出力電流
30A
出力波形
正弦波（歪率3%以下）
最大効率(全負荷) ※1
88%
91%
92%
最大無負荷電流
(パワーセーブモードオフ)
1.45A
0.75A
0.40A
最大待機電流
(パワーセーブモードオン)
0.28A
0.15A
0.09A
入力電圧範囲
10.5～15Vdc
21～30Vdc
42～60Vdc
入力レベル表示
赤 / オレンジ / 緑 LED
負荷レベル表示
エラー表示
赤色 LED
保護回路
過負荷，回路短絡，逆接続(ヒューズ)，
入力低電圧，入力高電圧，過温度
オプション
リモートコントローラ
その他
インターフェース
(コントロールポート)
４芯モジュラージャック
安全規格
UL458準拠
EMC規格
FCC Class A
動作温度範囲
0～40℃
保存温度範囲
-30～70℃
冷却
負荷連動ファン
寸法
413×191×88(mm)
重量
4.8kg
標準価格(税込)
生産販売終了
後継機：
TS-1500-112F
SP-1500-112A
生産販売終了
後継機：
SP-1500-124A
生産販売終了
後継機：
SP-1500-148A
※1 測定条件：DC入力13.5V, 温度25℃
※2 出力電圧110，115，120Vacもございます。詳しくは弊社販売課へお問い合わせください。
●RoHS指令対応

型式
SK1500-212
SK1500-224
SK1500-248
連続出力
1500W
最大出力(3分間)
1650W
サージ電力
3000W
定格入力電圧
12Vdc
24Vdc
48Vdc
定格出力電圧
200Vac±3% ※2
周波数(SW切換)
50/60Hz±0.5%
最大出力電流
15A
出力波形
正弦波（歪率3%以下）
最大効率(全負荷) ※1
90%
93%
94%
最大無負荷電流
(パワーセーブモードオフ)
1.40A
0.70A
0.40A
最大待機電流
(パワーセーブモードオン)
0.28A
0.15A
0.09A
入力電圧範囲
10.5～15Vdc
21～30Vdc
42～60Vdc
入力レベル表示
赤 / オレンジ / 緑 LED
負荷レベル表示
エラー表示
赤色 LED
保護回路
過負荷，回路短絡，逆接続(ヒューズ)，
入力低電圧，入力高電圧，過温度
オプション
リモートコントローラ
その他
インターフェース
(コントロールポート)
４芯モジュラージャック
EMC規格
EN55022：1997
EN55024：1997
EN61000-3-2：1998
EN61000-3-3：1995
e-mark
e13 22876
動作温度範囲
0～40℃
保存温度範囲
-30～70℃
冷却
負荷連動ファン
寸法
413×191×88(mm)
重量
4.8kg
標準価格(税込)
154,000円
受注生産品※2
生産販売終了
後継機：
SP-1500-224U
154,000円
受注生産品※2
※1 測定条件：DC入力13.5V, 温度25℃
※2 出力電圧200，220，230，240Vacモデルは，受注生産品のため，最小発注単位及び納期について弊社販売課へお問い合わせください。
●RoHS指令対応

◆仕様及び外観は，改良のため予告無く変更することがあります。

リモートコントローラ:CR-6
リモートコントローラ:CR-8
ケーブル:SK，ST用
ケーブル:SK，ST用
CR-6
リモートコントローラ
 CR-8
リモートコントローラ
 入力ケーブル
12V用
 入力ケーブル
24V/48V用
