SK200

拡大写真

正弦波出力

出力波形は商用電源と同じ正弦波で、歪率3%以下の正弦波を実現し、あらゆる負荷に適用可能です。

高効率

最大効率は87~94%ですので、効率の良いシステムを設計することができます。

高サージ容量

余裕のある設計で、瞬時にサージ電力を定格出力電力の200%まで取り出せます。

周波数を設定可能

出力周波数をDIPスイッチで50/60Hzに切換え可能です。周波数が異なる地域、電化製品でもご利用いただけます。

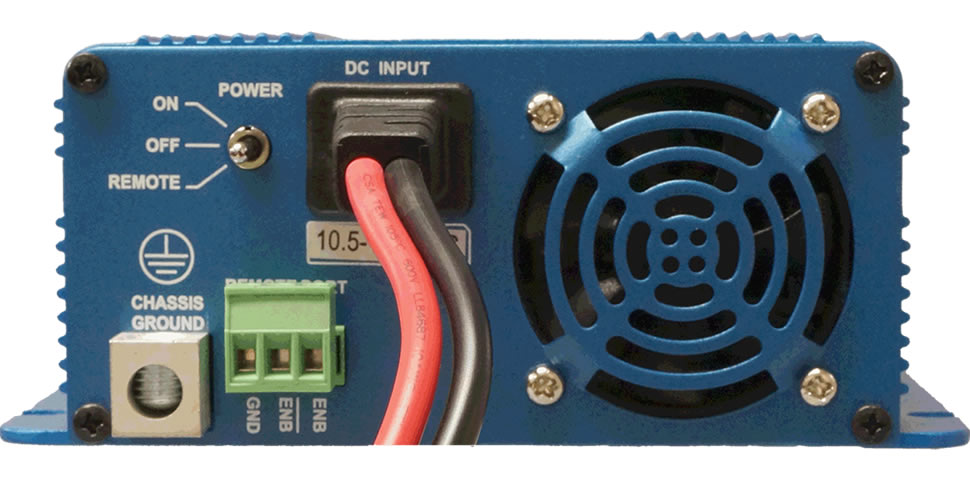

リモート制御機能内蔵

リモート制御機能を内蔵しています。本体のリモートコントロール端子を利用して、電源のON/OFFが遠隔操作できます。

豊富な保護回路

入力低電圧、入力過電圧、出力短絡、過負荷、過温度など、豊富な保護回路が働き、負荷の故障を未然に防ぎます。

ユニバーサルデザイン

出力電圧200Vacモデルの端子形状は、ユニバ―サル端子または端子台がついています。

型式 SK200-112
生産販売終了※1
SK200-124 SK200-148
生産販売終了※1
SK200-212
生産販売終了※1
SK200-224
生産販売終了※1
SK200-248
生産販売終了※1
定格出力電力 200VA
最大出力電力(3分) 220VA
サージ電力 400VA
定格入力電圧 12Vdc 24Vdc 48Vdc 12Vdc 24Vdc 48Vdc
出力電圧 100Vac±5% 200Vac±3%
周波数(切換可) 50/60Hz±0.5%
出力波形 正弦波(歪率3%以下)
最大効率※2 87% 90% 92% 90% 93% 94%
入力電圧範囲 10.5~15Vdc 21~30Vdc 42~60Vdc 10.5~15Vdc 21~30Vdc 42~60Vdc
保護回路 入力低電圧、入力過電圧、入力逆極性接続(ヒューズ)、出力過負荷、出力短絡、過温度
EMC規格 - EN55022; EN55024
EN61000-3-2,-3-3
e-mark
e13 023496
動作温度範囲 0~40℃
保存温度 -30~+70℃
冷却 負荷連動ファン
出力端子
寸法(L×W×H) 208×147×60mm
重量 1.6kg
◆RoHS指令対応
◆仕様及び外観は、改良のため予告無く変更することがあります。
※1 後継機:GD150
※2 測定条件:入力電圧13.5Vdc、温度25℃

Q.SKシリーズは、出力周波数は切替可能ですか。

可能です。

Q.本体のファンが動きません。

負荷連動ファンは45℃でOFFになり、65℃でONになります。

Q.ケーブルを長くすることは可能ですか。

長くすることは可能ですが、より太いケーブルが必要になります。ただし、電圧降下による電力のロスが大きくなるので1.8m以内が好ましいです。

Q.リモートコントロール端子の配線方法を教えてください。

下記のリンクから詳細をご覧になれます。ご確認ください。
SKシリーズのリモートポートについて

Q.バッテリーに配線するケーブルとヒューズの推奨サイズを教えてください。

下記のリンクから詳細をご覧になれます。ご確認ください。
SKシリーズインバータケーブル、端子、ヒューズサイズ

Q.SKシリーズは、出力が並列できますか。

SKシリーズは並列運転できません。GRシリーズをご検討ください。

Q.リモートコントロール端子のENBとGND間に設置するスイッチは、許容電流最大何Aまで必要ですか。

リモートコントロール端子は信号の受け渡しなので、1Aにも満たないかなり小さな電流です。定格1Aのスイッチをご利用いただけます。

Q.車のシガーソケットに接続して利用可能ですか。

SK120ができます。SK120以上の機種を車でご使用の場合、バッテリーに直接配線してください。一般的に車のシガーソケットに、10A〜15Aヒューズが入っているため、150W以上のインバータを接続すると、ヒューズが切れてしまいます。
