DC-AC正弦波インバータSTシリーズ

ST2500/ ST2000/ ST1500/ ST1000/ ST600

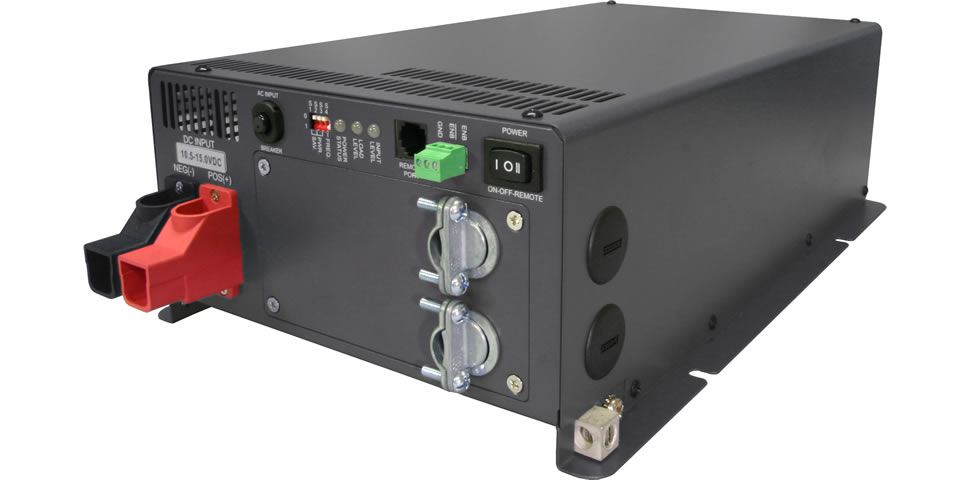

DC-AC正弦波インバータ:ST1000

  • 商用自動切換リレー内蔵
  • DC-ACインバータからACバイパスモードへの切換時間8~10msec
  • 商用電源と常時同期運転で負荷の運転遮断を回避
  • ACブレーカー内蔵
  • 交流出力のハードワイヤ接続
  • 正弦波出力(歪率3%)
  • 2000Wの高いサージ電力
  • 先進のマイコン制御
  • パワーセーブモード機能で低負荷時の節電可能
  • 3色LEDで入・出力電圧レベルとエラー表示
  • 入力高電圧、入力低電圧、過温度、過負荷、逆接続(ヒューズ)、回路短絡保護
  • リモートコントロール端子搭載
型式
ST1000-124
ST1000-148
連続出力
1000W
最大出力(3分間)
1150W
サージ電力
2000W
定格入力電圧
24Vdc
48Vdc
定格出力電圧
100Vac±5% ※1
周波数(SW切換)
50/60Hz
出力波形
正弦波(歪率3%以下)
効率(全負荷)
90%
92%
無負荷電流
0.75A
0.38A
パワーセーブモード
0.15A
0.09A
入力電圧範囲
21~30Vdc
42~60Vdc
入力レベル表示
赤/オレンジ/緑LED
負荷レベル表示
エラー表示
赤色LED
保護回路
入力高電圧、入力低電圧、過温度、過負荷、
回路短絡、逆接続(ヒューズ)、ACブレーカー
ブレーカー
30A
リモートコントローラ※2
CR-6 / CR-8
CR-8
AC切換同期
切換時間
インバータ→ACバイパス:8~10msec
ACバイパス→インバータ:16~50msec
安全規格
UL458準拠
EMC規格
FCC Class A
動作温度範囲
0~40℃
保存温度範囲
-30~70℃
冷却
負荷連動ファン
寸法
373×236×116(mm)
重量
6.2kg
標準価格(税抜)
105,000円
※1 出力電圧110V、115V、120Vもあります。詳しくは弊社販売課へお問い合せください。
※2 別売オプションです。

型式
ST1000-224
ST1000-248
連続出力
1000W
最大出力(3分間)
1150W
サージ電力
2000W
定格入力電圧
24Vdc
48Vdc
定格出力電圧
200Vac±3% ※1
周波数(SW切換)
50/60Hz
出力波形
正弦波(歪率3%以下)
効率(全負荷)
93%
94%
無負荷電流
0.65A
0.35A
パワーセーブモード
0.15A
0.09A
入力電圧範囲
21~30Vdc
42~60Vdc
入力レベル表示
赤/オレンジ/緑LED
負荷レベル表示
エラー表示
赤色LED
保護回路
入力高電圧、入力低電圧、過温度、過負荷、
回路短絡、逆接続(ヒューズ)、ACブレーカー
ブレーカー
6A
リモートコントローラ※2
CR-6 / CR-8
CR-8
AC切換同期
切換時間
インバータ→ACバイパス:8~10msec
ACバイパス→インバータ:16~50msec
安全規格
EN60950-1準拠
EMC規格
EN55022:1997
EN55024:1997
EN61000-3-2:1998
EN61000-3-3:1995
e-Mark 022967
動作温度範囲
0~40℃
保存温度範囲
-30~70℃
冷却
負荷連動ファン
寸法
373×236×116(mm)
重量
6.2kg
標準価格(税抜)
105,000円受注生産品※1
※1 出力電圧200、220、230、240Vacモデルは、受注生産品のため、最小発注単位及び納期について弊社販売課へお問い合わせください。
※2 別売オプションです。

◆仕様及び外観は、改良のため予告無く変更することがあります。


リモートコントローラ:CR-8
リモートコントローラ:CR-6
CR-8
リモートコントローラ
6,000円(税抜)
CR-6
リモートコントローラ
10,000円(税抜)
ケーブル
ST1000-112用
22,000円(税抜)
ケーブル
ST1000-124/148用
10,000円(税抜)
