DC-AC正弦波インバータ

XP2000/ XP1100/ XP600/ XP250/ XP125

正弦波インバータ:XP250

  • 正弦波出力
  • 広いDC入力電圧範囲
  • 入出力絶縁設計
  • 小型・軽量
  • 過負荷・出力短絡・入力低電圧・入力高電圧・過温度保護
  • リモートコントロール可

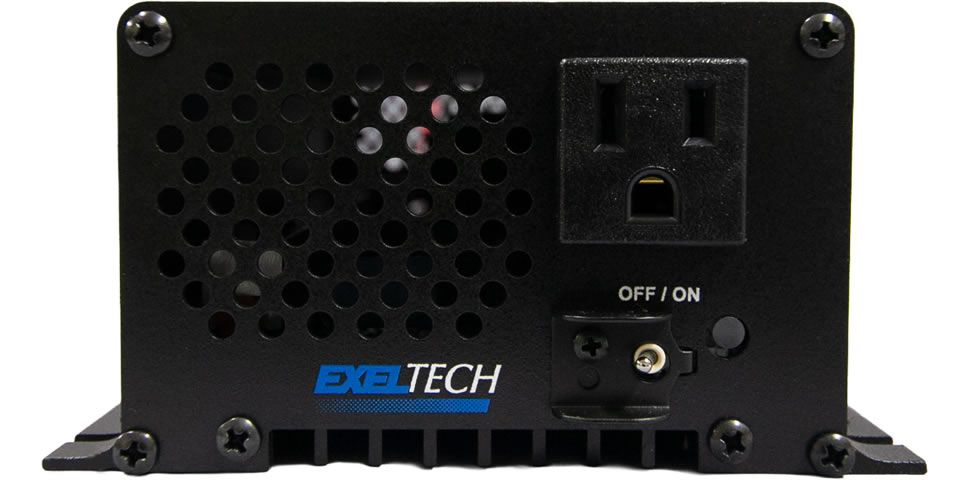

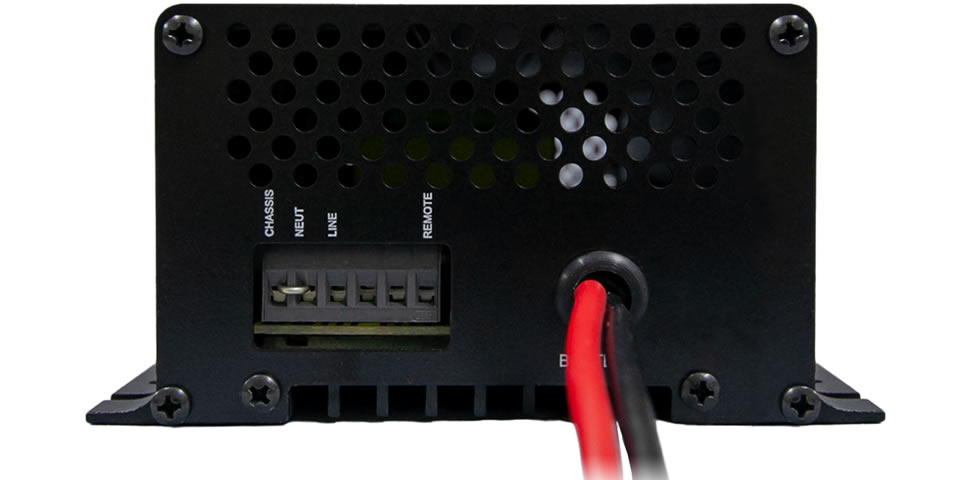

正弦波インバータ:XP250

A 出力コンセント
B LEDインジケータ
C 電源スイッチ
D 入力マイナス端子
E 入力プラス端子
F リモート端子台
G 交流出力


型式
XP250J-12
XP250K-12
XP250J-24
XP250K-24
連続出力
250W
サージ電力
300W
定格入力電圧
12Vdc
24Vdc
周波数
50Hz±0.1%(J)/60Hz±0.1%(K)
最大出力電流
3A
最大効率(全負荷)
85%
87%
無負荷電力
6W以下
出力波形
正弦波(標準歪率1.5%)
定格出力電圧
102.5Vac±6%
入力電圧範囲
10.4〜16.5Vdc
19〜33Vdc
保護回路
過負荷,出力短絡, 入力低電圧,入力高電圧,過温度
動作温度範囲
-25〜30℃(最大出力時30℃を越えるとパワーダウンします)
寸法
274×133×70(mm)
重量
2.3kg
標準価格(税込)
87,780円
◆仕様及び外観は,改良のため予告無く変更することがあります。

型式
XP250J-32
XP250K-32
XP250J-48
XP250K-48
連続出力
250W
サージ電力
300W
定格入力電圧
32Vdc
48Vdc
周波数
50Hz±0.1%(J)/60Hz±0.1%(K)
最大出力電流
3A
最大効率(全負荷)
88%
87%
無負荷電力
6W以下
出力波形
正弦波(標準歪率1.5%)
定格出力電圧
102.5Vac±6%
入力電圧範囲
26.5〜44Vdc
41.5〜62Vdc
保護回路
過負荷,出力短絡, 入力低電圧,入力高電圧,過温度
動作温度範囲
-25〜30℃(最大出力時30℃を越えるとパワーダウンします)
寸法
274×133×70(mm)
重量
2.3kg
◆仕様及び外観は,改良のため予告無く変更することがあります。
◆出力電圧117Vac,230Vacも特注可能です。詳しくは,弊社までお問い合わせください。


型式
XP250J-66
XP250K-66
XP250J-108
XP250K-108
連続出力
250W
サージ電力
300W
定格入力電圧
66Vdc
108Vdc
周波数
50Hz±0.1%(J)/60Hz±0.1%(K)
最大出力電流
3A
最大効率(全負荷)
88%
87%
無負荷電力
6W以下
出力波形
正弦波(標準歪率1.5%)
定格出力電圧
102.5Vac±6%
入力電圧範囲
57.5〜91Vdc
94〜149Vdc
保護回路
過負荷,出力短絡, 入力低電圧,入力高電圧,過温度
動作温度範囲
-25〜30℃(最大出力時30℃を越えるとパワーダウンします)
寸法
274×133×70(mm)
重量
2.3kg
◆仕様及び外観は,改良のため予告無く変更することがあります。
◆出力電圧117Vac,230Vacも特注可能です。詳しくは,弊社までお問い合わせください。
